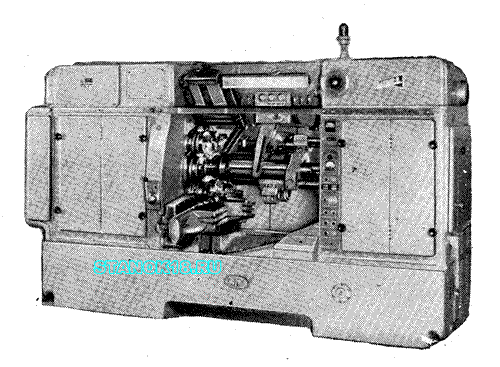

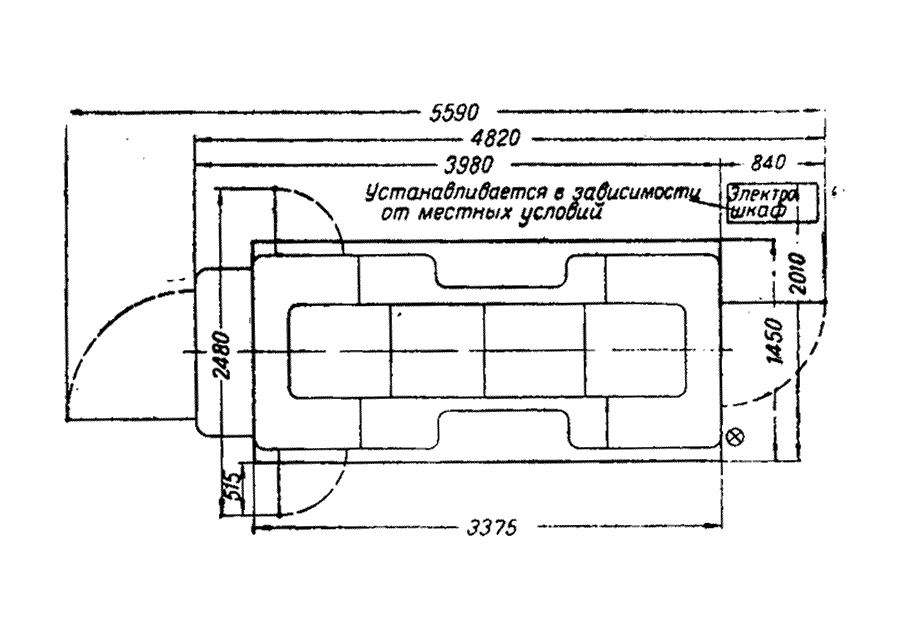

Техдокументация на станки, Токарный шестишпиндельный полуавтомат 1А290П-6

Полуавтомат предназначен для обработки дета­лей из отливок, штамповок и поковок из стали раз­личных марок, чугуна и цветных металлов. На нем можно выполнять ряд последовательных операций: черновое, чистовое и фасонное точение, сверление, развертывание, зенкерование, нарезание резьбы и т. д. в массовом и крупносерийном производстве.

Режущий инструмент закрепляется в держав­ках на одном продольном и пяти поперечных суппортах. Продольный суппорт обслуживает все по­зиции, а каждый из поперечных суппортов — одну из позиций. Величина рабочего хода продольного суппорта изменяется специальным механизмом с постоянными кулачками, а поперечных суппор­тов— набором плоских кулачков. Число оборотов рабочих и инструментальных шпинделей и подача поперечных и продольного суппортов настраивают­ся сменными зубчатыми колесами.

В третьей, четвертой, пятой и шестой позициях можно устанавливать дополнительные устройства с независимой от остальных суппортов подачей, а также инструментальные шпиндели, вращающие инструмент.

На полуавтомате одновременно обрабатывается шесть заготовок, закрепленных в патронах рабочих шпинделей поворотного шпиндельного барабана. Шпиндельный барабан один раз в цикл поворачи­вается на 60°, и рабочие шпиндели изменяют свое положение относительно режущего инструмента. После поворота шпиндельного барабана очередной шпиндель, пришедший в загрузочную (шестую) по­зицию, останавливается, готовая деталь снимается, и на ее место устанавливается новая заготовка.

При обработке простых деталей станок может работать, как сдвоенный трехшпиндельный полу­автомат. Шпиндельный барабан при этом повора­чивается на 120°, и за один цикл полуавтомата сни­маются две готовые детали. Полуавтомат имеет наладочный электродвигатель вращения распреде­лительного вала, местное освещение, винтовой транспортер для удаления стружки и указатель цикла работы.
