| Основные размеры |
| Длина обрабатываемого коленчатого вала, мм |
1404 |
| Диаметр щеки, мм... |
183,3 |
| Эксцентрицитет щеки изделия, мм |
42,5 |
| Расстояние между фланцами шпинделей |
2010 |
| Высота центров над станиной, мм |
470 |
| Расстояние от пола до центров станка, мм |
1070 |
| Механика станка |
| Пределы чисел оборотов шпинделя (устанавливаются сменными зубчатыми колесами) в минуту |
12,9—56 |
| Число рабочих скоростей (к станку прилагаются две пары сменных зубчатых колес) |
4 |
| Автоматическое увеличение числа оборотов шпинделя при чистодой обработке |
1,88 |
| Диапазон рабочих подач, мм/об |
2,5—70 |
| Наибольший ход каретки, мм |
35 |
| Количество суппортов |
5 |
| Количество резцов, одновременно участвующих в работе |
12 |
| Привод, габарит и вес |
| Количество электродвигателей |
3 |
| Общая мощность электродвигателей, кет |
33,15 |
Электродвигатель главного привода:
мощность, квт. |
28 |
| число оборотов в минуту |
1450 |
| Электродвигатель гидроагрегата: |
|
| мощность, квт. |
4,5 |
| число оборотов в минуту |
950 |

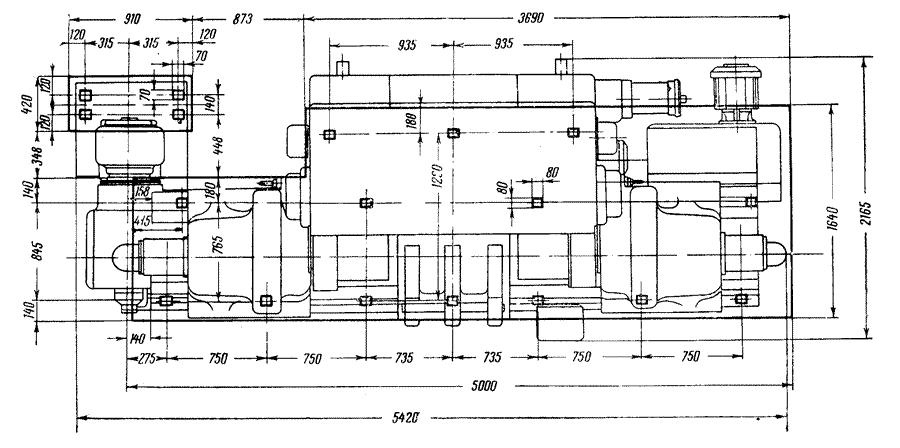

| Габарит станка (длина х ширина х высота), мм.. |
5420X2165X1960 |
| Вес станка с электрооборудованием, кг |
25400 |
Вес станка с электрооборудованием и
наладкой, кг |
26225 |
| Изготовитель — Московский городской совнархоз. |
