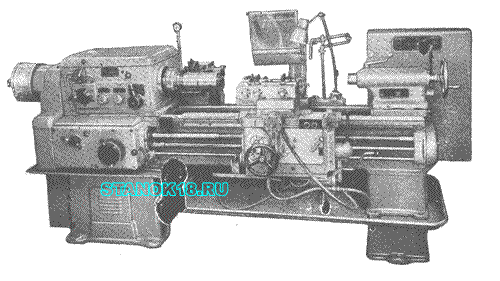

Токарный многорезцовый специализированный станок МК-53КБ |
| |
 |
Станок с полуавтоматическим циклом предназначен для калибрования поясков гильз блока цилиндров трактора.
Станок спроектирован на базе универсального токарно-винторезного станка повышенной точности модели 1К62Б, причем универсальность станка модели 1К62Б не нарушена.
Следовательно, станок модели МК-53КБ может быть использован как универсальный токарно-винторезный станок повышенной точности для выполнения различных токарных работ, в том числе для нарезания резьбы: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8 и 7/16.
Для превращения станка в универсальный токарно-винторезный к нему прилагается ряд узлов и деталей.
|

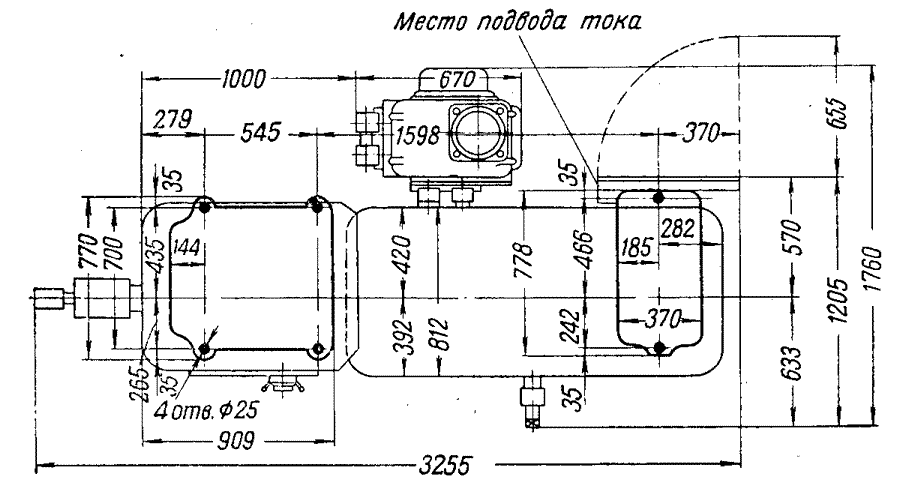

Установочный чертёж Токарный многорезцовый специализированный станок МК-53КБ |
 |
Основные данные |
| Основные размеры |
| Наибольший диаметр изделия, устанавливаемый над станиной, мм |
220 |
| Наибольший диаметр изделия, обрабатываемого над нижней частью поперечного суппорта |
220 |
| Наибольший диаметр обрабатываемого прутка |
45 |
| Расстояние между центрами, мм |
1000 |
| Наибольшая длина обтачивания, мм |
930 |
| Механика станка |
| Диапазон чисел оборотов шпинделя в минуту |
12,5—2000 |
| Пределы продольных подач переднего суппорта, мм/об |
0,070—4,16 |
| Пределы поперечных подач переднего суппорта, мм/об |
0,035—2,08 |
| Шаг нарезаемой резьбы: |
|
| метрической, мм.. |
1 — 192 |
| дюймовой, число ниток на 1" |
24—2 |
| модульной, мм. |
0,5я—48я |
| питчевой, питчи. |
96—1 |
| Диаметр отверстия в шпинделе, мм |
47 |
| Привод, габарит и вес станка |
| Мощность электродвигателя главного привода, квт |
7 |
| Габарит станка (длина х ширина х высота), мм. |
3255X1760X1325 |
| Вес станка, кг |
2780 |
| Изготовитель — Московский городской совнархоз. |
|
