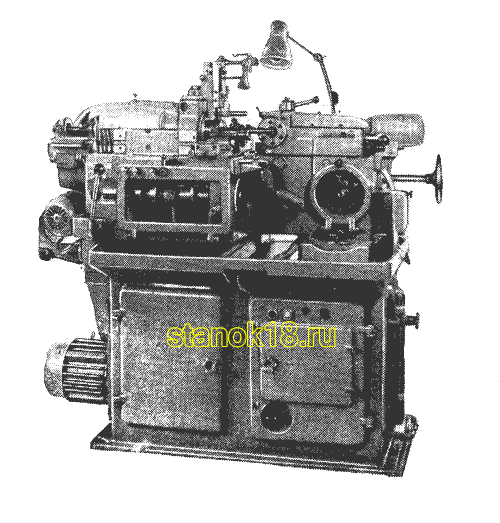

Токарно-револьверный автомат 1Б112 |
| |
 |
Автомат предназначен для изготовления различных деталей из круглого, квадратного и шестигранного пруткового материала.
На автомате можно обрабатывать детали из различных материалов — от меди до твердой стали.
Автомат поставляется в универсальном исполнении с комплектом сменных зубчатых колес, цанг и различных державок.
Преимущественно автомат применяется в крупносерийном и массовом производстве, но может быть также использован в серийном производстве при проектировании и изготовлении необходимой оснастки для выпуска специально подобранных групп деталей с максимально возможным использованием одного и того же комплекта кулачков, зажимных и падающих цанг, державок и инструментов. На верхней плоскости станины автомата закреплена шпиндельная бабка, на передней плоскости которой имеется платик для установки специальных приспособлений. На задней плоскости бабки имеется качающийся упор, а на верхней — вертикальный суппорт.
На верхней плоскости станины находятся также привод приспособлений, привод быстрого сверления, направляющие револьверной головки и поперечных суппортов.
На передней стороне станины смонтирован главный распределительный вал с дисковыми кулачками и кулачковыми барабанами, при помощи которых осуществляется управление автоматом.
С правой стороны внутри станины расположен поперечный распределительный вал с дисковым кулачком и кулачковым барабаном, при помощи которого производятся подача и переключение револьверной головки.
С задней стороны станины помещается вспомогательный распределительный вал для управления холостыми ходами.
Командоаппарат и электромагнитные муфты автоматически изменяют скорости резания в процессе обработки детали.
За особую плату могут быть поставлены следующие приспособления: приспособление для сверления с конца отрезки; фрезерная головка; механизм управления приспособлениями; редуктор приспособлений; приспособление для нарезания резьбы гребенкой; транспортер для удаления стружки; привод приспособлений; приспособление для внешней подачи. |

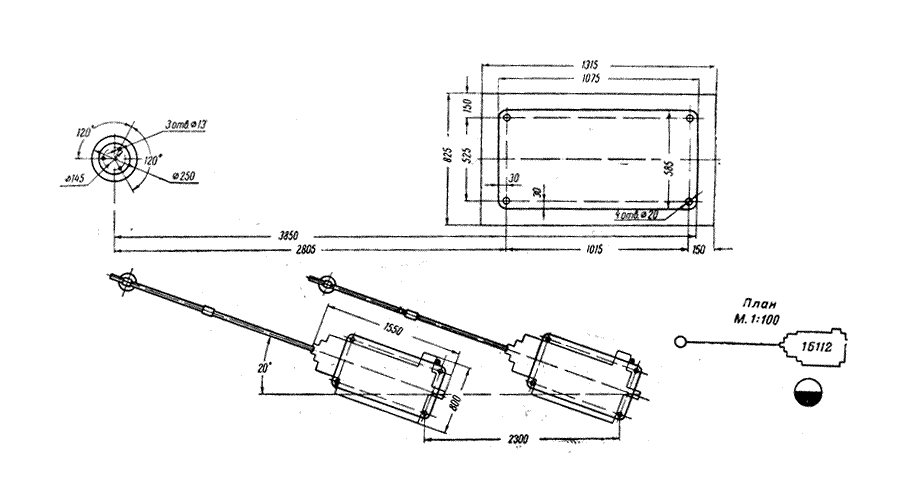

Установочный чертёж Токарно-револьверный автомат 1Б112 |
 |
| Основные данные |
| Основные размеры |
Наибольшие размеры обрабатываемого
прутка, мм: |
|
| круглого: |
|
| при зажиме в цанге |
12 |
| при зажиме в патроне |
16 |
| квадратного: |
|
| при зажиме в цанге |
9 |
| при зажиме в патроне |
11 |
| шестигранного: |
|
| при зажиме в цанге .... |
10 |
| при зажиме в патроне |
14 |
| Наибольшая длина прутка, мм ... |
3000 |
| Наибольшая длина подачи прутка, мм |
60 |
| Наименьший остаток прутка, мм |
50 |
| Наименьший и наибольший диаметр нарезаемой резьбы: |
|
| по стали - |
М3 М8 |
| плашкой по латуни |
МЗ—М10 |
| плашкой по стали |
МЗ—Мб |
| метчиком по латуни |
МЗ—Мб |
| Револьверная головка |
| Количество гнезд головки |
6 |
| Диаметр гнезда, мм |
19 05 А/С |
| Наибольшее перемещение, мм |
50 |
| Величина регулирования, мм |
25 |
| Диаметр револьверной головки, мм |
100 |
| Расстояние от торца шпинделя до револь верной головки, мм:-' |
|
| наименьшее |
65 |
| наибольшее |
135 |
| Поперечные суппорты |
| Поперечное перемещение суппортов, мм: |
|
| переднего |
32 |
| заднего |
42 |
| вертикального |
28 |
| Величина регулирования суппортов, мм: |
|
| переднего и заднего — поперечное |
6 |
| вертикального: |
|
| продольное |
4 |
| поперечное |
10 |
| Перемещение переднего и заднего суппортов на одно деление лимба, мм |
0,013 |
| Шпиндель |
| Диаметр отверстия шпинделя, |
19 |
| Число ступеней оборотов шпинделя правого |
|
| и левого хода |
12 |
| Пределы чисел оборотов шпинделя в минуту: |
|
| правый ход |
155—1965 |
| левый ход |
475—5900 |
| Производительность, привод, габарит и вес автомата |
| Продолжительность обработки одного изделия, сек |
3,1—313 |
| Мощность электродвигателей, кет: |
|
| привода шпинделя |
2,8 |
| вспомогательного распределительного вала - |
0,6 |
| механизма быстрого сверления |
0,27 |
| насоса для охлаждающей жидкости |
0,27 |
| Габарит автомата (длинах ширинах высота), мм - |
3850X800X1380 |
| Вес автомата, кг |
1020 |
Изготовитель — Запорожский совнархоз. |
|
| |
